تنظم تيبييت منتجاتها المطاطية من خلال هيكل الختم لمساعدة المشترين على مقارنة تصاميم أختام الزيت المختلفة بشكل أكثر كفاءة. تشمل مجموعتنا ملفات ختم الزيت الشعاعي التقليدي، والشحوم والأختام المزلقة بالزيت, الأختام المدمجة, أختام الدوران الداخلي, الأختام المرتبطة بنظام ABS, الأختام ذات الحافةومكونات ختم أخرى لتطبيقات السيارات والآلات.
تم تصميم هياكل الختم المختلفة لمواقع تركيب مختلفة، وطرق تزييت مختلفة، وظروف التلوث. لذا فإن اختيار ختم فقط حسب القطر قد يؤدي إلى تطابق غير صحيح.
استخدم الفئات أدناه لتحديد هيكل مناسب، أو ابحث حسب رقم القطعة، الأبعاد، نوع الختم الحالي أو التطبيق.
| هيكل الختم | الاعتبار الرئيسي للاختيار | الاستخدامات النموذجية |
|---|---|---|

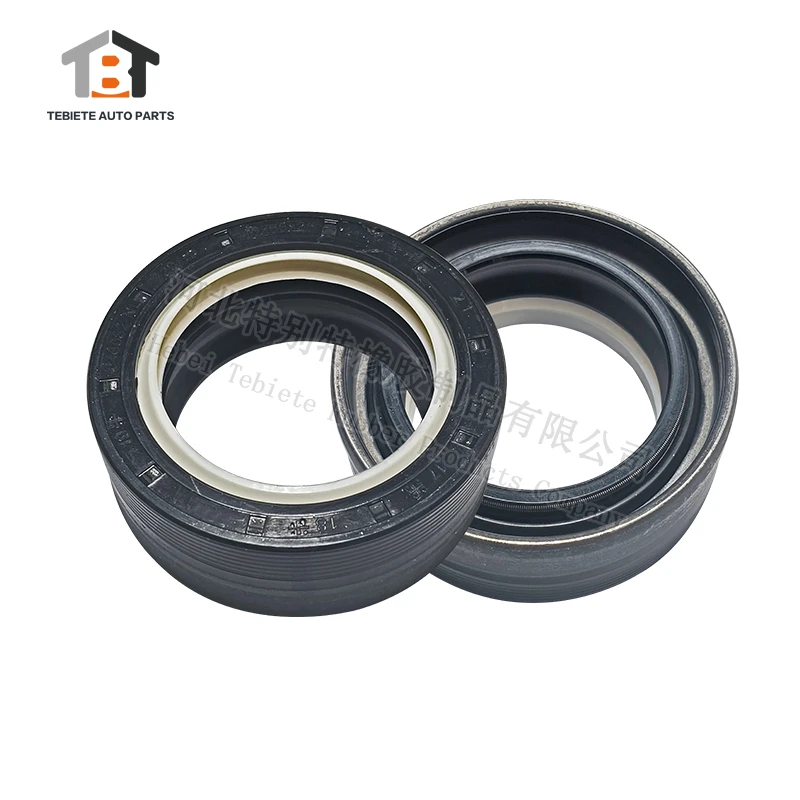

| ختم زيت TC / SC / TG / SG | ملفات ختم الزيت الشعاعي الشائعة مع تكوينات مختلفة للشفة والعلب | الأعمدة والمحركات وصناديق التروس والمحركات والمعدات الدوارة العامة |
| ختم زيت السل / ال SB / TA / SA | تم اختيار هياكل ختم الزيت البديلة حسب متطلبات الهيكل والعمود والحافة | تطبيقات الأعمدة الدوارة في السيارات والصناعة |
| ختم الزيت المزلق بالزيت | مصممة للأنظمة التي يجب فيها الاحتفاظ بالشحم حول المحامل أو الأجزاء الدوارة | محاور العجلات والمحامل والتجميعات المزلقة بالشحم |
| ختم الزيت المزلق | يستخدم حيث يجب أن يبقى زيت التزييت داخل الغلاف | المحاور، ناقلات الحركة، صناديق التروس والمحركات |
| ختم الزيت ثنائي اللون | يستخدم حيثما يتطلب التركيب المركب أو التعريف أو بناء الختم المتخصص | تطبيقات الإغلاق المخصصة والسيارات |
| ختم الزيت المدمج | يدمج عدة وظائف ختم أو حماية في هيكل واحد | أطراف العجلات الثقيلة، المحاور، والبيئات الملوثة |

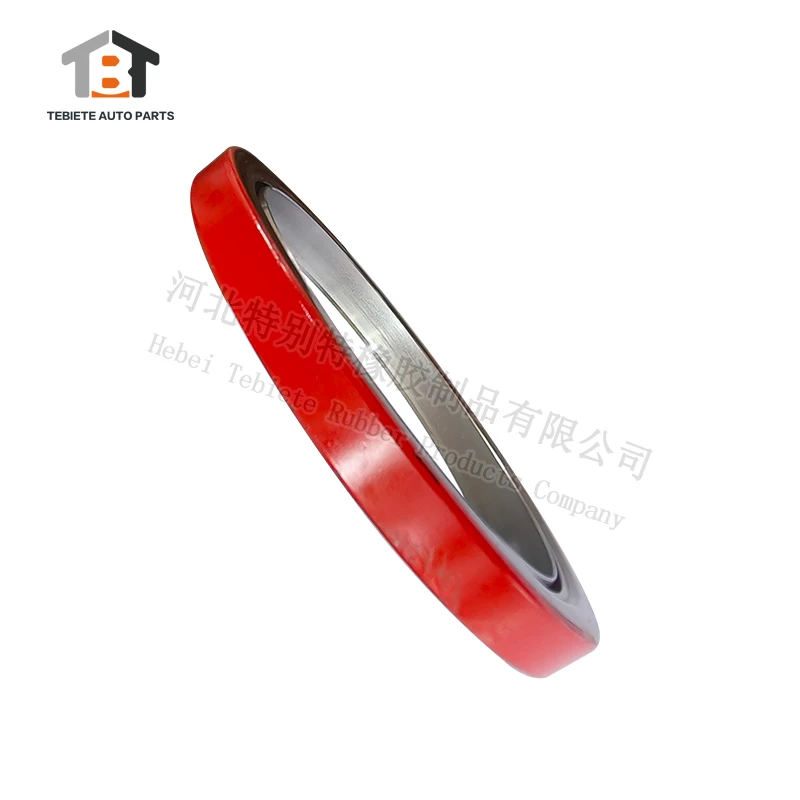

| ختم زيت الدوران الداخلي | مصممة للتطبيقات التي تحتوي على واجهة ختم داخلية دوارة محددة | المحاور، محاور العجلات والآلات الزراعية |
| ختم زيت ABS | يستخدم في أنظمة ختم نهاية العجلات التي تتضمن مكونات متعلقة بنظام ABS أو تصاميم حلقات النغمة | محاور عجلات الشاحنات والمقطورات |
| ختم الزيت ذو الحافة | تتضمن ميزة التركيب الممتدة أو الحافة لتصاميم المساكن المحددة | صناديق التروس، المحاور والآلات المتخصصة |
| حلقة الختم / الحشية | يستخدم عندما يكون هناك حاجة إلى ختم ثابت أو متخصص بين مكونات التزاوج | تجميعات السيارات والآلات |
يجب دائما تأكيد التصميم الدقيق مقابل متطلبات الختم الأصلي أو الرسم أو التطبيق قبل المقارنة المتبادلة.
يحدد هيكل ختم الزيت كيف تلامس حافة الختم السطح الدوار، وكيف يتناسب الختم مع الهيكل، ومدى فعاليته في فصل المزلق عن الملوثات الخارجية.
قد يتضمن ختم الزيت الدوار النموذجي عنصر ختم مطاطي، وغطاء داعم، وحسب التصميم، نابض يحافظ على التلامس بين حافة الختم والعمود.
يمكن أن توفر الشفاه الإضافية، أو الأكمام المدمجة، أو الهياكل المدمجة حماية إضافية عندما يكون التطبيق معرضا للغبار أو الطين أو الماء أو أي تلوث آخر.
لهذا السبب، لا يمكن بالضرورة أن يكون ختم الزيت المطاطي بنفس القطر الداخلي والخارجي.
عند مقارنة هياكل الأختام، تأخذ في الاعتبار أربع وظائف:
احتجاز المزلق
حدد ما إذا كان النظام يستخدم الزيت أو الشحم وما هو السائل الذي يجب أن يبقى داخل التجميع.
استبعاد الملوث
التطبيقات المعرضة لمخلفات الطرق أو الغبار أو الطين أو الماء قد تتطلب حافة غبار إضافية أو هيكل ختم أكثر حماية.
الواجهة الدوارة
تأكد من أي مكون يدور وأين تلامس حافة الإغلاق الرئيسية العمود أو الكف.
تصميم التركيب
تؤثر هندسة الهيكل وأبعاد الأعمدة ومساحة التركيب المتاحة على ما إذا كان الهيكل التقليدي أو الحافة أو المدمج أو الكاسيت مناسبا.
بدلا من السؤال فقط "ما حجم ختم الزيت الذي أحتاجه؟"، يمكن للمشترين بين الشركات تضييق الهيكل الصحيح أولا من خلال تحديد مشكلة الختم.
| المتطلب | هياكل للتقييم |
| احتفظ بزيت التشحيم | ختم زيت / ختم زيت شعاعي |
| احتفاظ بشحم المحامل | ختم الزيت المزلق بالزيت |
| احتباس الزيت بالإضافة إلى حماية الغبار | ختم الزيت ذو الشفة المزدوجة أو المدمج |
| الطين الشديد وتلوث الطرق | هيكل ختم مشترك / من نوع الكاسيت |
| نظام ABS في نهاية العجلات | ختم زيت ABS |
| تصميم داخلي دوار محدد | ختم زيت الدوران الداخلي |
| الهيكل الذي يتطلب وضع الحافة | ختم الزيت ذو الحافة |
| العزل القياسي الدوار للعمود | عائلات TC/SC/TG/SG أو عائلات TB/SB/TA/SA |
| تصميم غير قياسي | ختم مطاطي مخصص |
يساعد هذا النهج في تقليل اختيار الأجزاء غير الصحيح قبل التحقق من الأبعاد التفصيلية وأرقام OE.
تعد TC، SC، TG، SG، TB، SB، TA وSA من المراجع التصميمية الشائعة المستخدمة لهياكل ختم الزيت الشعاعي.
ومع ذلك، لا ينبغي اعتبار رمز الهيكل هو المعيار الوحيد للتعريف عند شراء ختم بديل.
للمطابقة الدقيقة، تأكد أيضا:
عرض × × OD ID
وأيضا:
تكوين الشفة + تصميم الغلاف الخارجي + المادة + تكوين النابض + التطبيق
إذا كنت تستبدل ختم موجود، فإن إرسال صورة لجانبي المنتج مع أبعاده يمكن أن يسهل تحديد الهيكل.
يحدد هيكل الختم التكوين الميكانيكي، بينما يؤثر مركب المطاط على التوافق مع درجة الحرارة، والزيوت، والمواد الكيميائية، وظروف التشغيل.
تشمل مجموعة منتجات TBT الحالية أختام محددة بمواد مثل NBR وFKM.
يستخدم NBR على نطاق واسع في تطبيقات ختم الزيت والشحوم العامة بسبب توازنه في مقاومة الزيت والمرونة والتكلفة.
عادة ما ينظر إلى FKM للتطبيقات التي تتطلب مقاومة أكبر للحرارة أو الزيوت أو بيئات التشغيل العدوانية.
يجب ألا يكون اختيار المواد فقط بناء على اسم المركبة أو الآلة. يجب على المشترين مراعاة المزلق الفعلي، ودرجة الحرارة، وسرعة العمود، والبيئة المحيطة.
عند استبدال ختم OE، ينصح بمطابقة أو التحقق من مواصفات المادة الأصلية.
يمكن استخدام نفس هيكل الإغلاق عبر أنظمة المركبات والآلات المختلفة.
| التطبيق | متطلبات الإغلاق الشائعة |
| محور عجلة الشاحنة | احتجاز المزلق + حماية من تلوث الطرق |
| محور المقطورة | احتباس الزيت/الشحوم + حماية نهاية العجلة |
| محور الجر | استبعاد الطين/الغبار + العزل القوي |
| النقل | عمود دوار مستمر + احتفاظ بالزيت |
| المحرك | مقاومة الزيت + ظروف الدوران ودرجة الحرارة |
| التفاضل | احتباس زيت التروس حول المكونات الدوارة |
| الآلات الصناعية | عزل الأعمدة حسب السرعة والزيوت والبيئة |
لهذا السبب يفصل TBT المنتجات بطريقتين:
حسب التطبيق، مثل الشاحنة،الإعلان الترويجي, الجرار, المحور, النقلوأختام المحرك؛
و
حسب البنية، مثلTC/SC, TB/SB، تصاميم مزلقة بالشحم، وتركيبة مجمعة، وتصاميم الدوران الداخلي.
يمكن للمشترين الذين يعرفون السيارة أو التطبيق بالفعل البحث حسب الطراز، بينما يمكن للمهندسين والموزعين الذين يعرفون بناء الختم المطلوب استخدام هذه الصفحة للبحث حسب الهيكل.
عندما يكون رقم القطعة الأصلي مفقودا، يجب أن يكون تحديد الختم بناء على أكثر من مجرد المظهر.
قدم أكبر قدر ممكن من المعلومات التالية:
| عنصر التعريف | معلومات مطلوبة |
| الأبعاد | القطر الداخلي × القطر الخارجي × العرض |
| الهيكل | TC، TB، كاسيت، مركب، موجه أو غير معروف |
| تصميم الشفاه | شفة واحدة، شفة مزدوجة أو متعددة الشفة |
| المادة | NBR أو FKM أو المواد الموجودة إذا كانت معروفة |
| الربيع | مع أو بدون نابض |
| المزلق | الزيت أو الشحم |
| التطبيق | المحرك، المحور، المحور، ناقل الحركة، ناقل الحركة، إلخ. |
| OE / رقم الجزء | أي رقم مرجعي مرئي |
| صورة المنتج | صور واضحة للجانبين الأمامي والخلفي |
| ظروف التشغيل | درجة الحرارة، السرعة، والتلوث إذا كان ذلك مناسبا |
إذا لم تكن تعرف رمز الهيكل الدقيق، فإن الأبعاد وصور المنتج هي نقطة انطلاق عملية للتعرف عليها.
عادة ما يكون ختم الزيت القياسي مفضلا عندما يكون الهيكل والأبعاد الحالية قد تلبي بالفعل متطلبات التطبيق.
قد يحتاج الختم المطاطي المخصص إلى تقييم عندما:
بالنسبة للمتطلبات المخصصة، قدم الرسم، العينة، الأبعاد، متطلبات المواد وظروف العمل الفعلية.
لست متأكدا إذا كنت بحاجة إلى ختم زيت TC، ختم مشترك، ختم شحم أم هيكل آخر؟
أرسل رقم المنتج الأصلي، أبعاد الختم، التطبيق وصور المنتج الشفافة إلى TBT. يمكننا المساعدة في فحص منتجات الختم المطاطي المتاحة حسب الهيكل وتقييم الاستبدال المناسب أو متطلبات الختم المخصصة.
